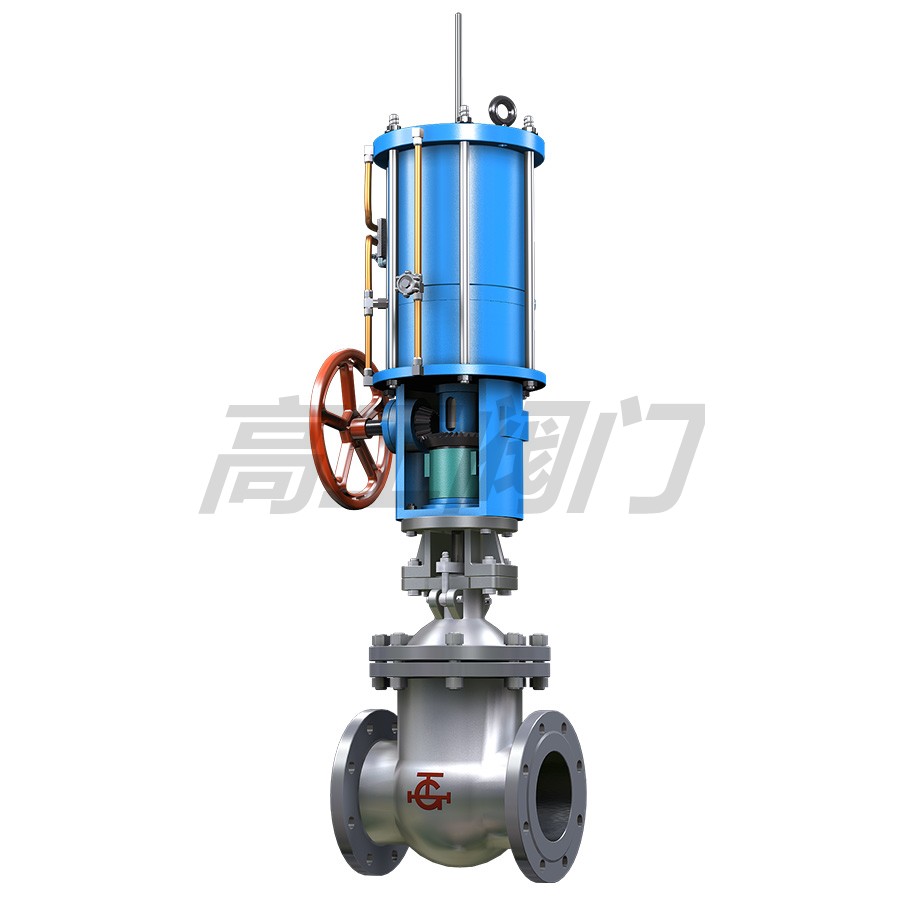

Z641F 氣動閘閥
產品外形尺寸圖 PN1.6MPa 主要連接尺寸和外形尺寸
使用溫度：-29～425℃（碳鋼）-40～＋550℃（不銹鋼）
公稱通徑：DN50～800mm
閥體材質:304.306.316L.WCB.HT200
連接法蘭：JB/T79．GB913．HG20592
適用介質：空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體
作用方式：切斷型，調節型,手動控制
電源電壓：220VAC、24VAC
輸入信號:4～20mA/1～5VDC
0～20mA/0～10VDC
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
主要零件材質
閥體、閥蓋、閥板
鑄鋼
閥體及閘板的密封面
合金鋼
閥桿
不銹鋼
雙頭螺栓
35號鋼
氣缸
20號無縫鋼管
活塞
鑄鋁合金
手動螺母
青銅
密封圈
石棉橡膠板
纏繞式金屬石墨墊片
活塞環及軸環
耐油橡膠○型圈
填料函
石墨石棉繩
DN
D
D1
D2
b
f
L
H
Ds
D0
Z-d
氣源接頭
重量Kg
50
160
125
100
16
3
250
865
160
250
4-18
M12×1.25
42
80
195
160
135
20
3
280
1100
160
300
8-18
54
100
215
180
155
20
3
300
1200
160
350
8-18
100
150
280
240
210
24
3
350
1380
219
400
8-23
135
200
335
295
265
26
3
400
1580
273
400
12-23
270
250
405
355
320
30
3
450
1710
273
400
12-25
M20×1.5
350
300
460
410
375
30
4
500
1880
325
500
12-25
480
350
520
470
435
34
4
550
2180
426
500
16-25
570
400
580
525
485
36
4
600
2325
459
550
16-30
900
450
640
585
545
40
4
650
2570
500
550
20-30
1560
500
705
650
608
44
4
700
2800
600
600
20-34
M24×1.5
1820
600
840
770
718
48
5
800
3010
600
600
20-41
M27×1.5
2850
DN
D
D1
D2
b
f
L
H
Ds
D0
Z-d
氣源接頭
重量Kg
50
160
125
100
20
3
250
865
160
250
4-18
M12×1.25
42
80
195
160
135
22
3
280
1100
160
300
8-18
54
100
230
190
160
24
3
300
1200
160
350
8-23
105
150
300
250
218
30
3
350
1380
219
400
8-25
190
200
360
310
278
34
3
400
1580
273
400
12-25
280
250
425
370
332
36
3
450
1710
273
400
12-30
M20×1.5
405
300
485
430
390
40
4
500
1880
325
500
16-30
535
350
550
490
448
44
4
550
2180
426
500
16-34
720
400
610
550
405
48
4
600
2325
459
550
16-34
1200
450
660
600
555
50
4
650
2570
500
550
20-34
1910
500
730
660
610
52
4
700
2800
650
600
20-41
M24×1.5
2250
600
840
770
718
56
5
800
3010
730
600
20-41
M27×1.5
3100
DN
D
D1
D2
b
f
L
H
Ds
D0
Z-d
氣源接頭
重量Kg
50
160
125
100
20
3
250
890
160
300
4-18
M12×1.25
62
80
195
160
135
22
3
310
1150
219
350
8-18
130
100
230
190
160
24
3
350
1300
273
400
8-23
155
150
300
250
218
30
3
450
1450
273
400
8-25
240
200
375
320
282
38
3
550
1660
325
500
12-30
M20×1.5
280
250
445
385
345
42
3
650
1860
325
500
12-34
305
300
510
450
408
46
4
750
2010
426
500
16-34
580
350
570
510
465
52
4
850
2350
459
550
16-34
770
400
655
585
535
58
4
950
2530
600
550
16-41
1260
450
680
610
560
60
4
1050
2780
650
600
20-41
M24×1.5
1680
500
755
670
612
62
4
1150
3100
730
600
20-48
M27×1.5
2150
DN
D
D1
D2
b
f
L
H
Ds
D0
Z-d
氣源接頭
重量Kg
50
175
135
105
26
3
250
865
160
250
4-23
M12×1.25
85
80
210
170
140
30
3
310
1170
300
300
8-23
125
100
250
200
168
32
3
350
1280
350
350
8-25
178
150
340
280
240
38
3
450
1470
400
400
8-34
305
200
405
345
300
44
3
550
1650
400
400
12-34
M20×1.5
410
250
470
400
350
48
3
650
1810
400
400
12-41
690
300
530
460
412
54
4
750
1960
500
500
16-41
770
350
595
525
475
60
4
850
2240
500
500
16-41
980
400
670
585
525
66
4
930
2450
550
550
16-48
M24×1.5
1970

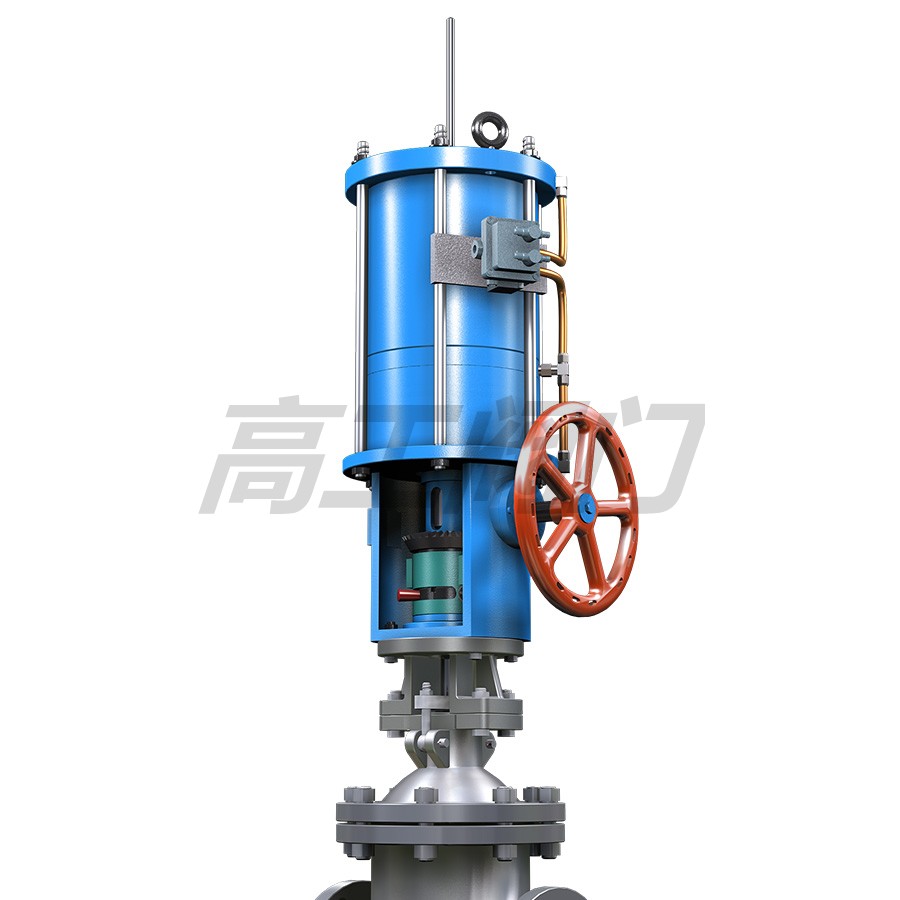

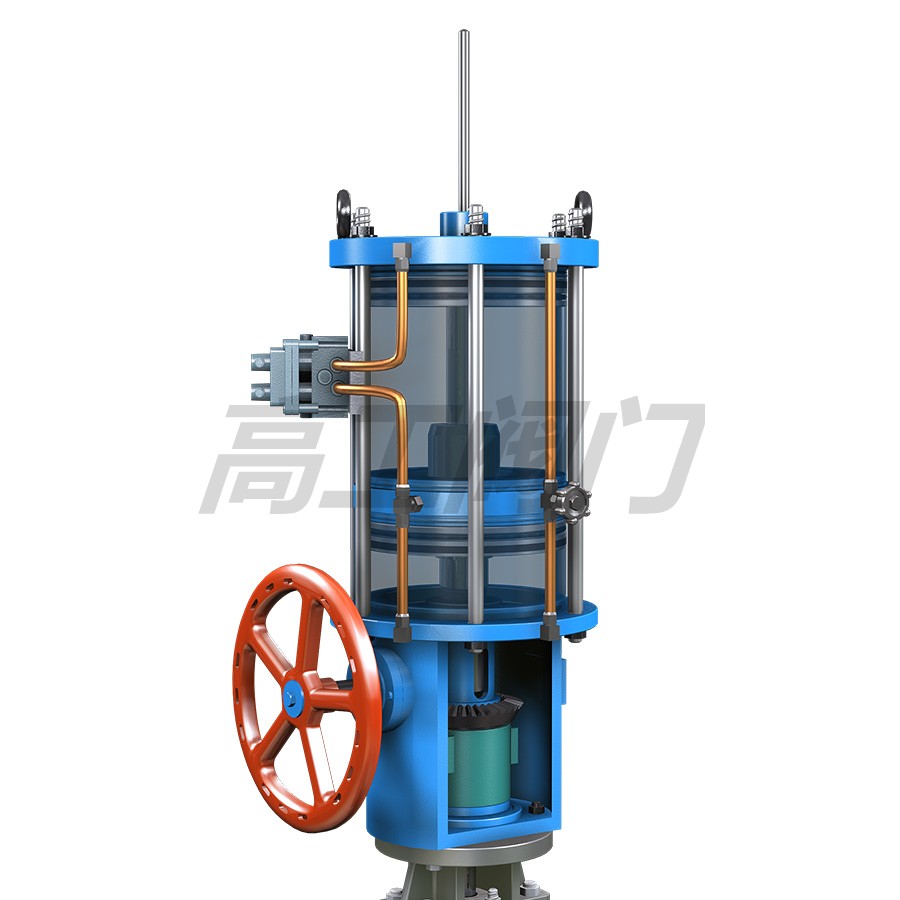

Z641系列氣動帶手動楔式閘閥是具有氣動執行機構（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。
為了配合用戶實現操作自動化，本公司除供應本系列產品之外，還可單獨提供包括支架在內的氣缸體，幫助用戶對已有的種類繁多的手動閘閥進行改造，將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上，即可構成雙缸式氣動-手動兩用閘閥。
由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。

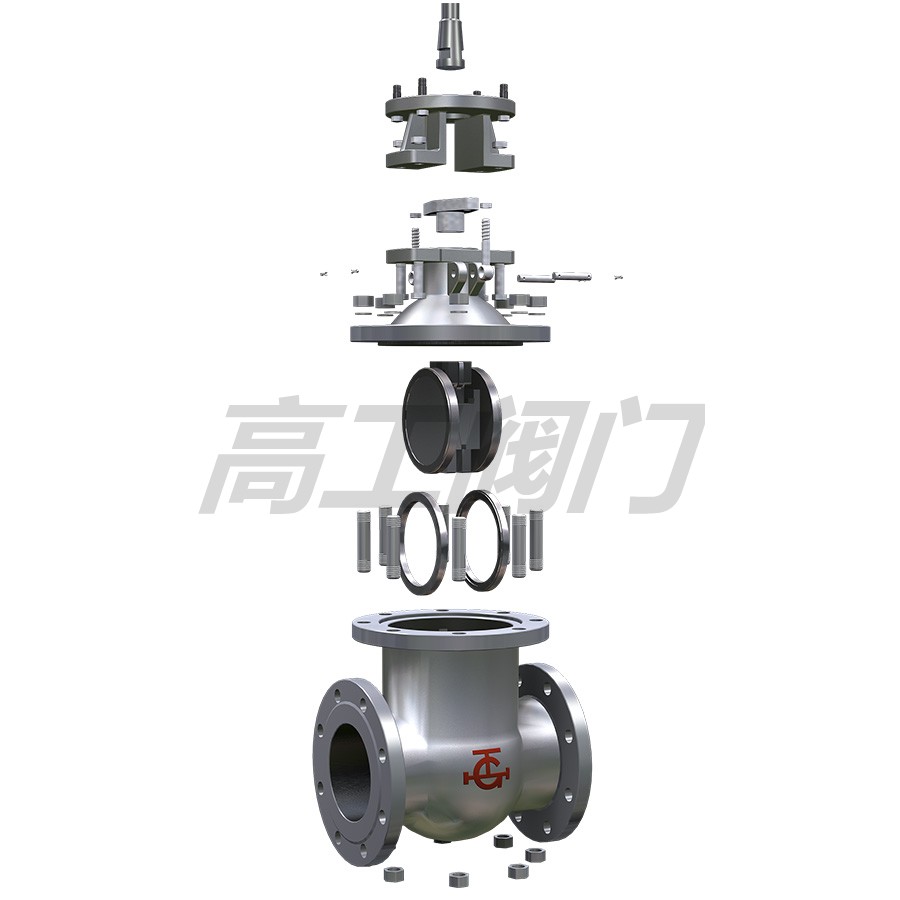

結構圖
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
