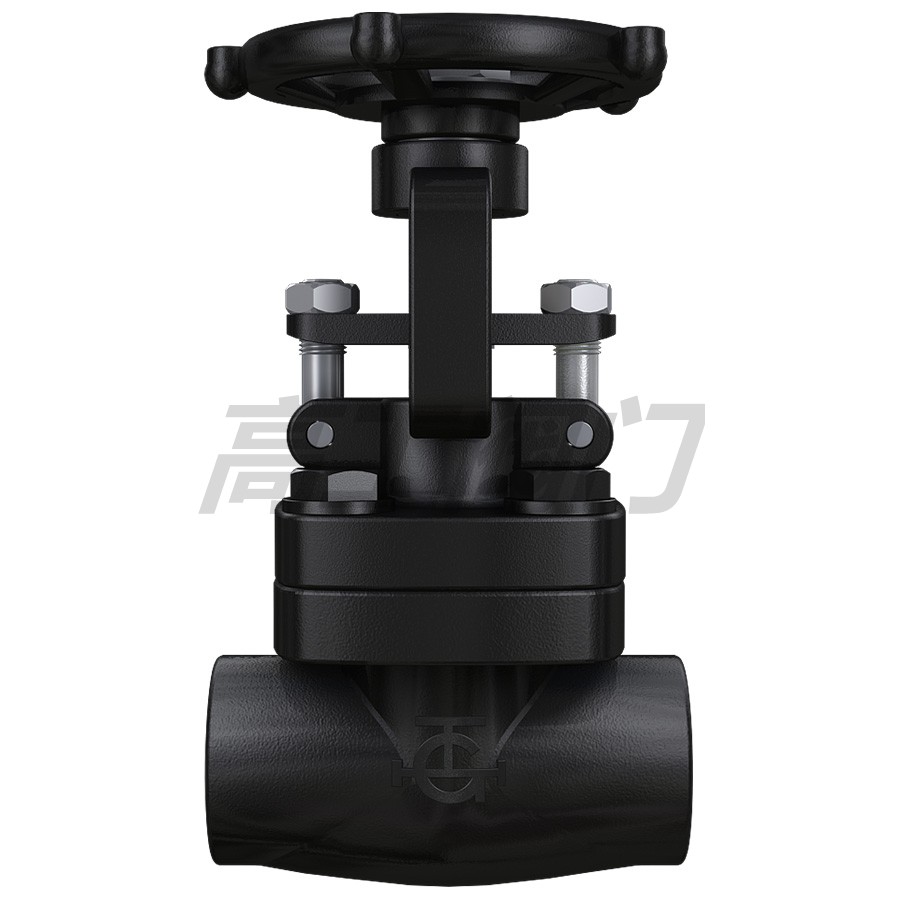

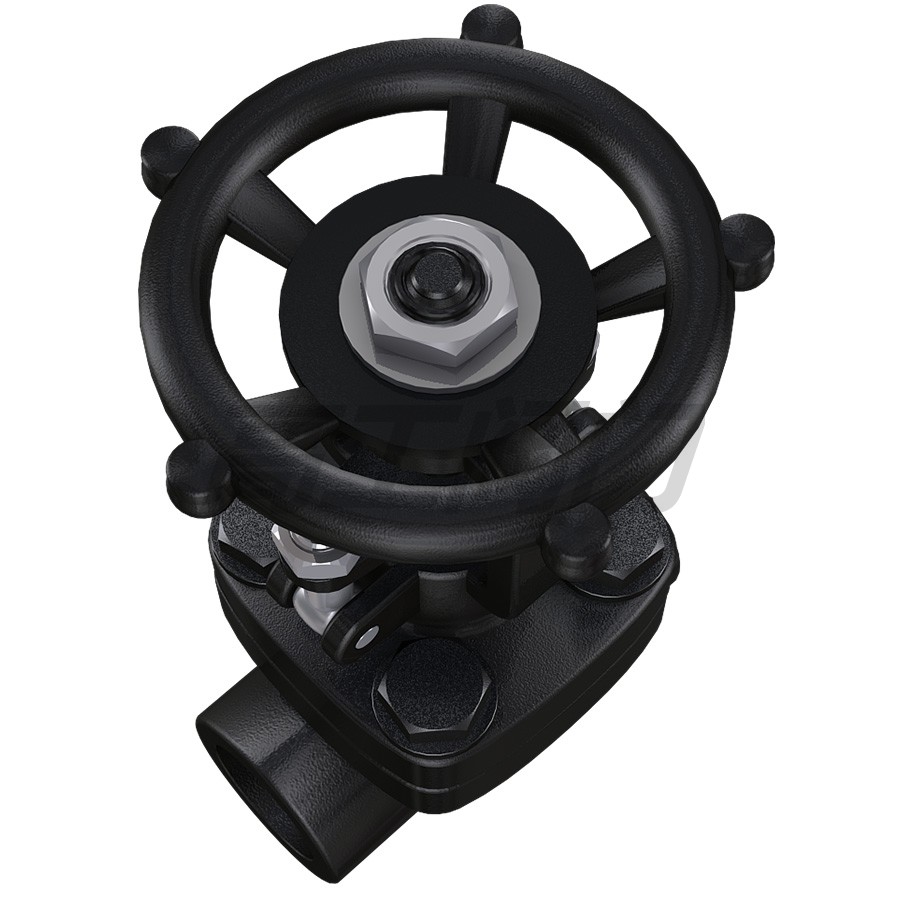

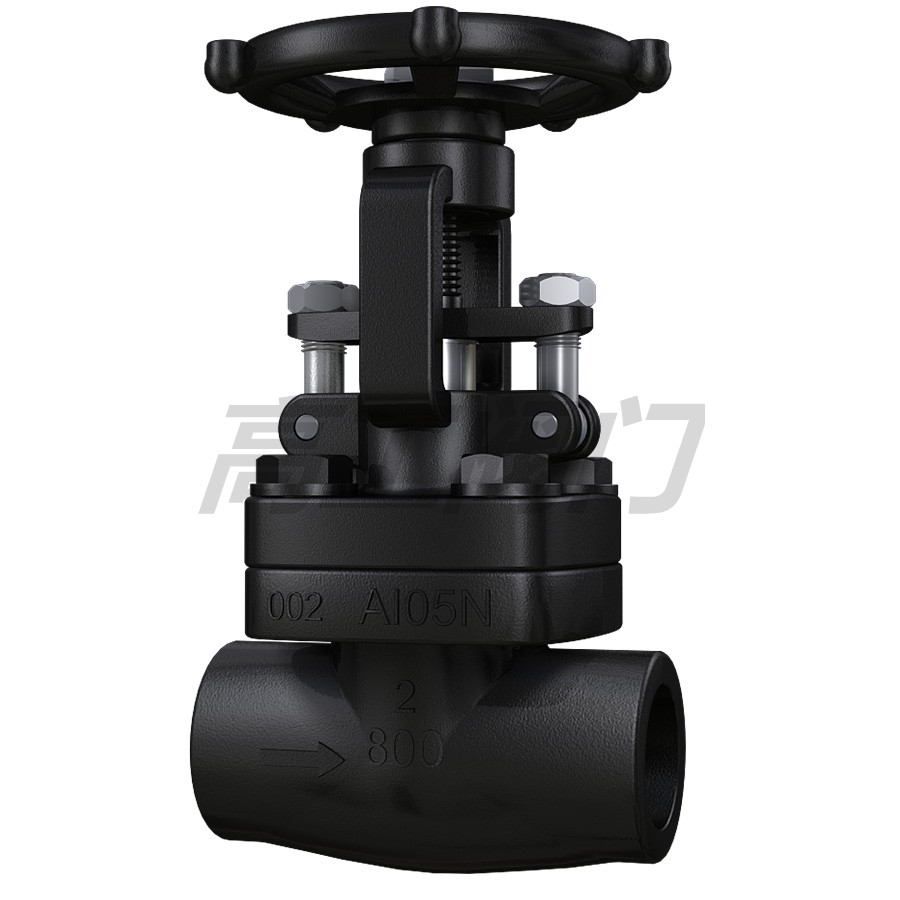

Z11鍛鋼閘閥

產品用途

Z11鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

應用規范

制造按API STD.602
連接端
承插口尺寸按ANSI B16.11 螺紋端按ANSI B2.1
閥門檢查和實驗按API STD.598
結構：B.B;OS＆Y
主體材料：A105, F11,F22,304,316, 304L ,316L,Mone1,20號合金

ANSI 150~800Lb

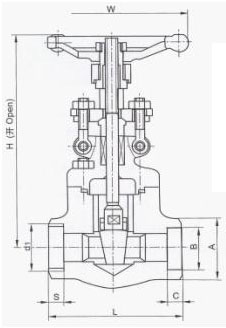

尺寸和重量 (縮孔)

規格specifications		150～800Lb
規格specifications		H≈	W	L	B		C	S	d1(NPT)	重量（Kg） Weight
inch	DN	H≈	W	L	A105 F11. F22	18-8	C	S	d1(NPT)	重量（Kg） Weight
1/2	15	161	100	79	22.5	22.2	9.6	13.6	1/2	2.1
3/4	20	161	100	92	28.5	27.7	12.7	13.9	3/4	2.3
1	25	196	125	111	34.5	34.5	12.7	17.3	1	4.3
1 1/2	40	244	160	121	50.5	49.1	12.7	18.4	1 1/2	6.9
2	50	286	180	140	63	62	17.5	19.2	2	10.8

訂貨號(WCB,WC6,WC9)

主體材料 Main Body material	內件代號Trim code
	1	2	3	4	5	6	7	9	8
	Cr13/Cr13	STL/STL	Cr13/STL	Mone1/ Mone1	18-8/ STL	18-8/18-8	H.C/H.C	304/304	20號/20號
A105	Z8S1C	Z8S2C	Z8S3C	Z8S4C	Z8S5C		Z8S7C	Z8S9C
F11		Z8S2H
F22		Z8S2V
304		Z8S2P			Z8S5P	Z8S6P	Z8S7P
316		Z8S2R			Z8S5R	Z8S6R	Z8S7R
304L		Z8S2S			Z8S5S	Z8S6S	Z8S7S
316L		Z8S2L			Z8S5L	Z8S6L	Z8S7L
Mone1				Z8S4M
20號									Z8S8N

說明：1、如采用螺紋連接，連接單元“S”用“T”表示。
2、如進口端采用承插焊，出口端采用螺紋，則連接單元“S”用“U”表示。

ANSI 900~1500Lb

應用規范

1、設計制造按BS5352
2、連接端
3、承插口尺寸按ANSI B16.11
螺紋端按ANSI B2.1
閥門檢查和實驗按API STD.598
4、結構：B.B;OS＆Y
5、主體材料：A105, F11,F22,304,316, 304L ,316L,

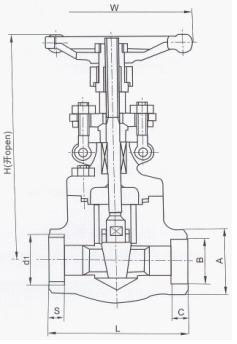

尺寸和重量 (縮孔)

規格 specifications		900～1500Lb
規格 specifications		H≈	W	L	B		C	S	d1 (NPT)	重量（Kg） Weight
inch	DN	H≈	W	L	A105 F11. F22	18-8	C	S	d1 (NPT)	重量（Kg） Weight
1/2	15	322	180	140	22.5	22.2	9.6	13.6	1/2	13
3/4	20	322	180	140	28.5	27.7	12.7	13.9	3/4	13
1	25	322	180	140	34.5	34.5	12.7	17.3	1	15
1 1/2	40	414	200	178	50.5	49.1	12.7	18.4	1 1/2	24
2	50	508	300	216	63	62	17.5	19.2	2	44

訂貨號(WCB,WC6,WC9)

主體材料 Main Body material	內件代號Trim code
	1	2	3	4	5	6	7	9
	Cr13/Cr13	STL/STL	Cr13/STL	Mone1/ Mone1	18-8/ STL	18-8/18-8	H.C/H.C	304/304
A105	Z15S1C	Z15S2C	Z15S3C	Z15S4C	Z15S5C		Z15S7C	Z15S9C
F11		Z15S2H
F22		Z15S2V
304		Z15S2P			Z15S5P	Z15S6P	Z15S7P
316		Z15S2R			Z15S5R	Z15S6R	Z15S7R
304L		Z15S2S			Z15S5S	Z15S6S	Z15S7S
316L		Z15S2L			Z15S5L	Z15S6L	Z15S7L

說明：
如采用螺紋連接，連接單元“S”用“T”表示。
如進口端采用承插焊，出口端采用螺紋，則連接單元“S”用“U”表示。

鍛鋼閘閥

鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

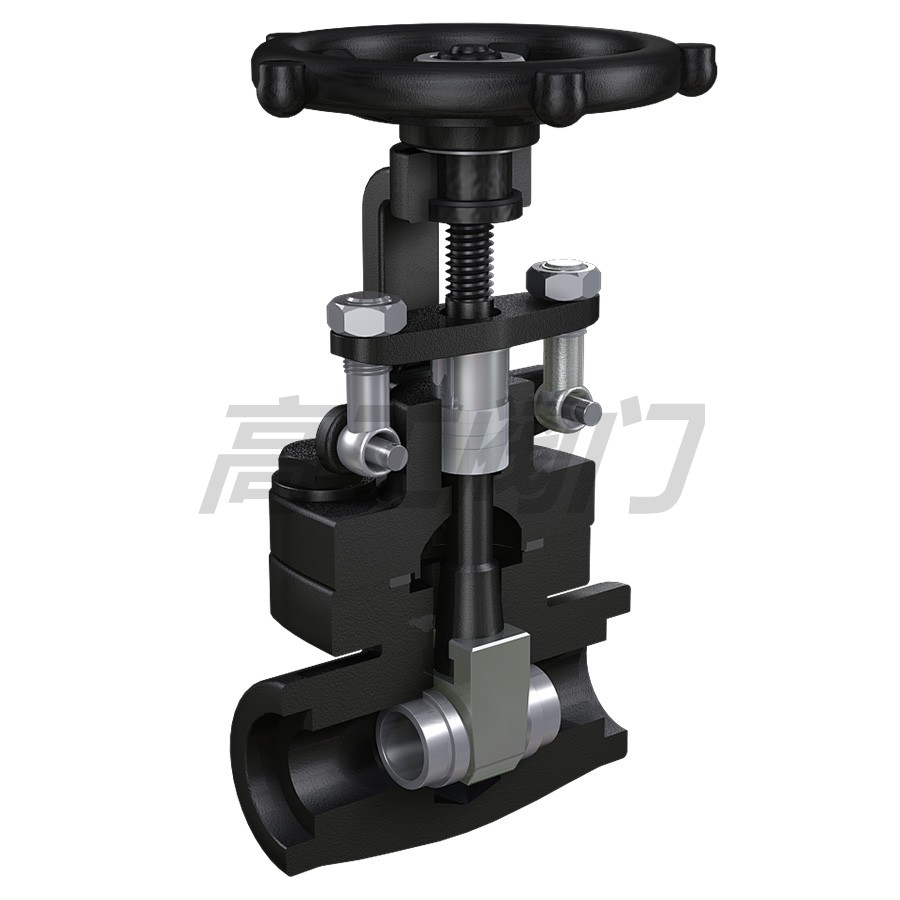

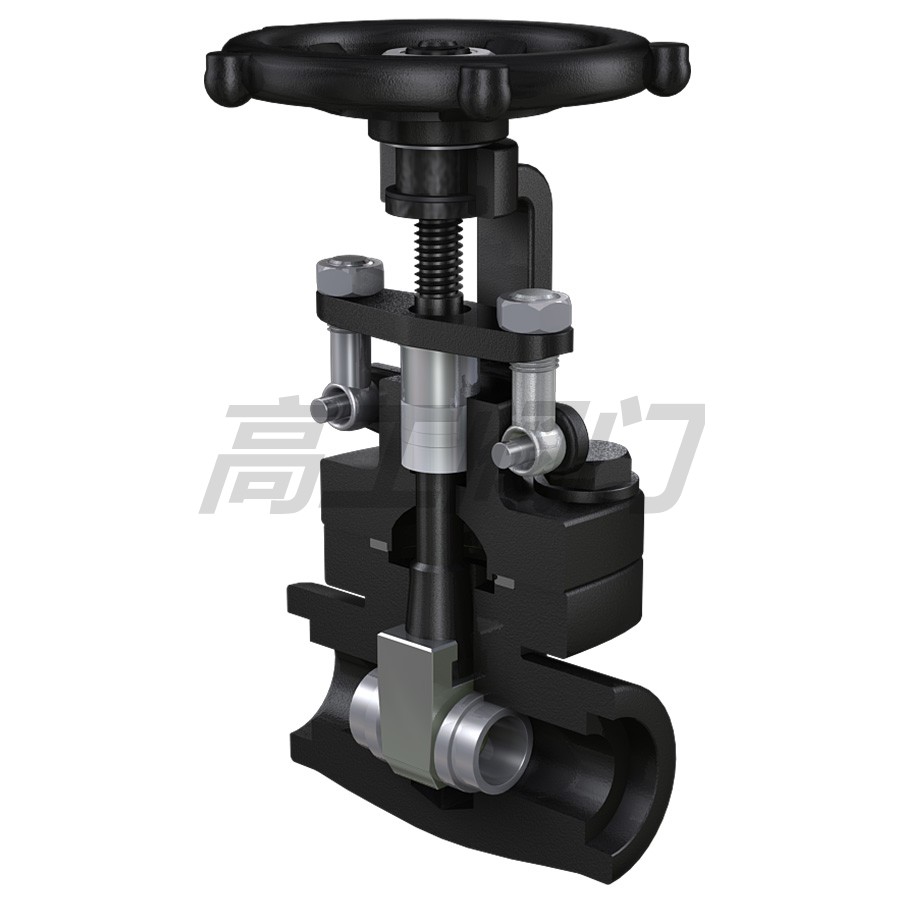

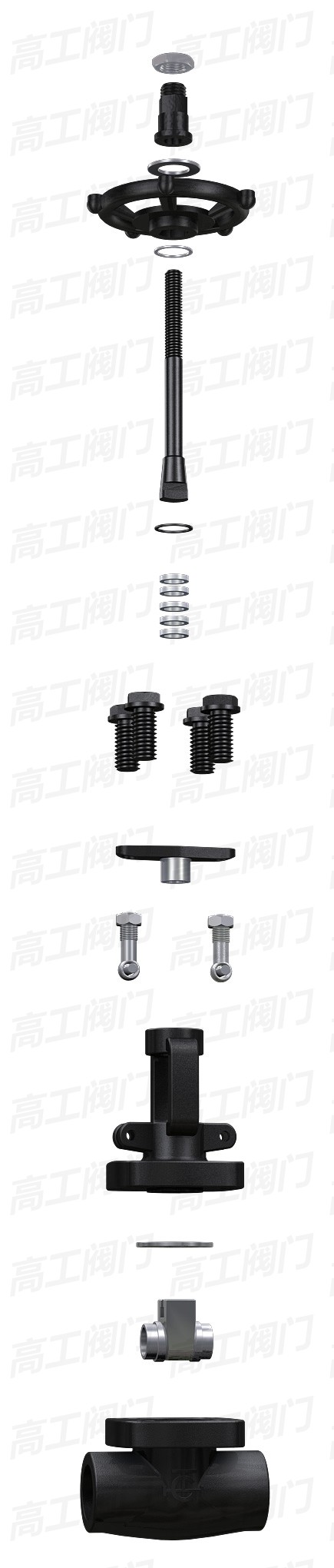

結構圖

溫馨提示：“Z11鍛鋼閘閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
