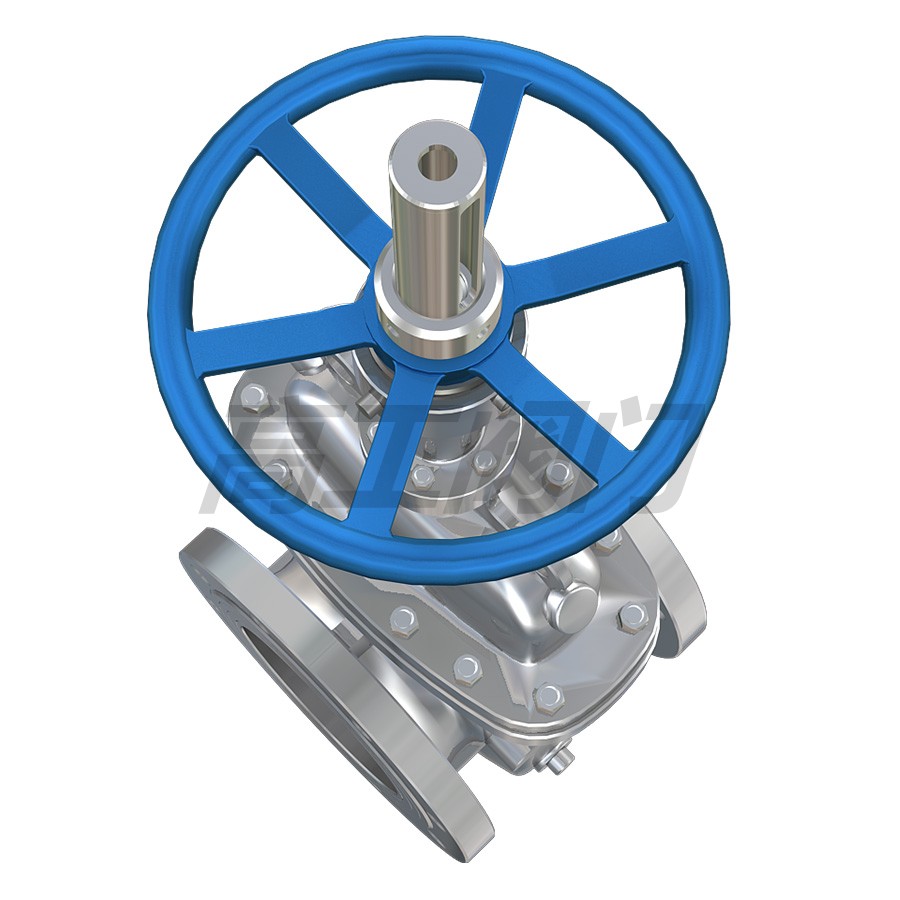

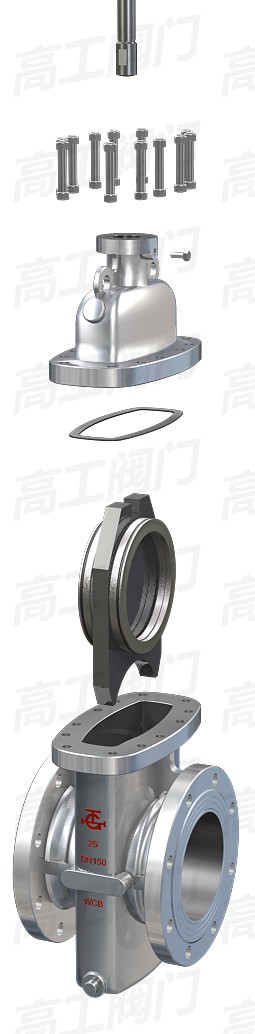

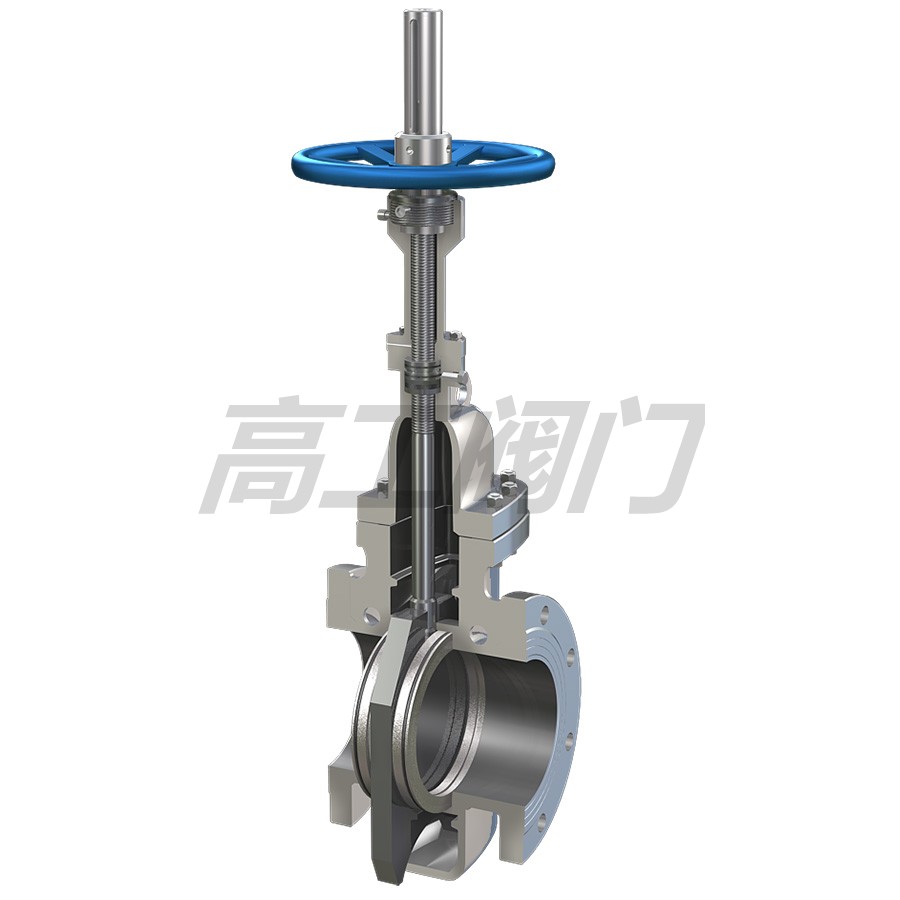

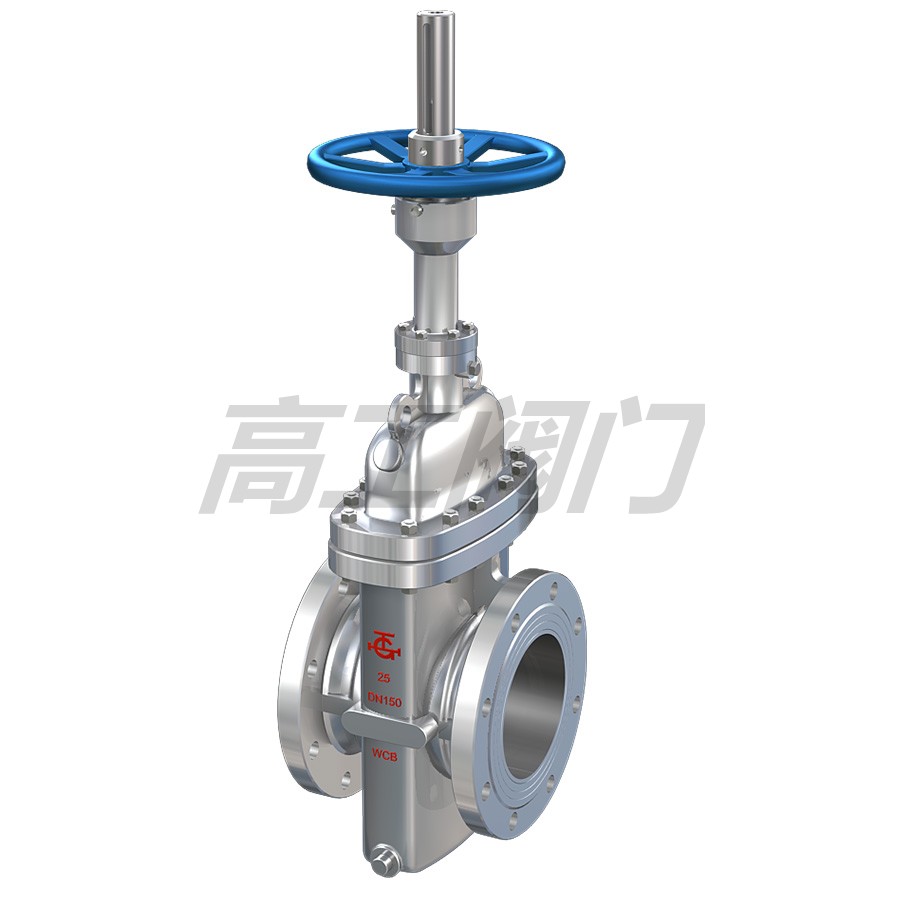

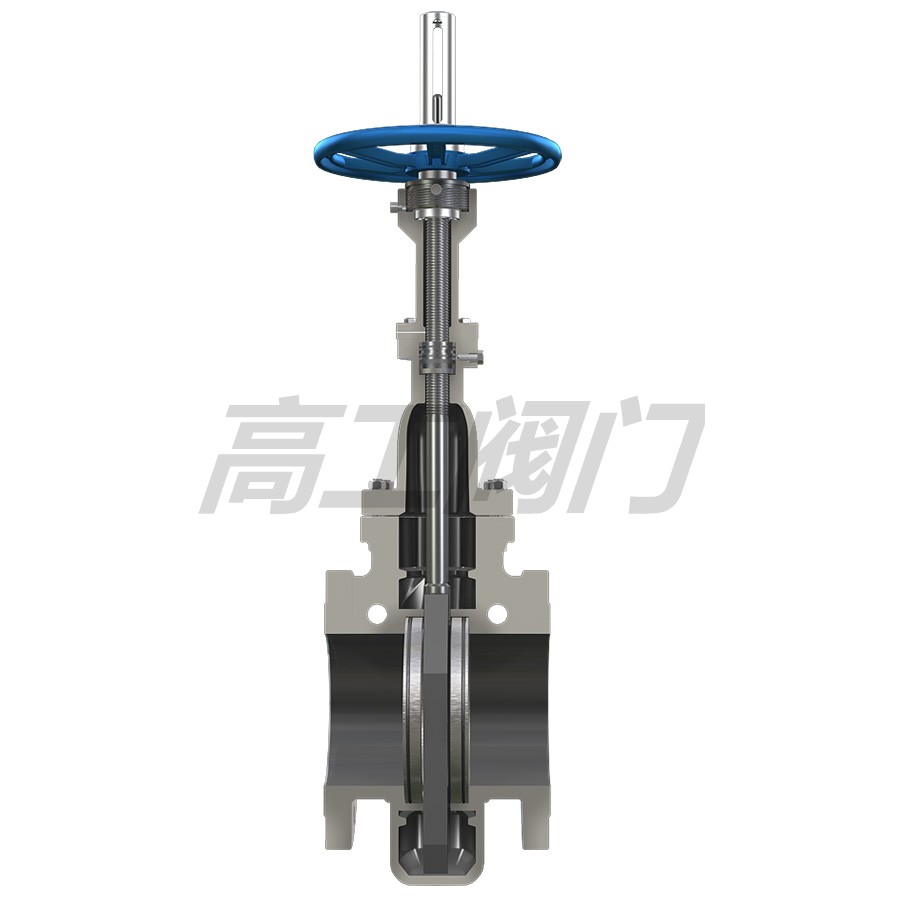

Z43H/X 鑄鋼平板閘閥

型號： Z43H/X
口徑： 50～600mm
壓力： 1.6MPa～10.0MPa
材質： 鑄鋼、鑄鐵、不銹鋼

產品特點
1.本公司引進國外平板閘閥的先進技術，進行了重大改進，其結構合理，密封可靠，維護方便。
2.閘板，閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。
3.本閥采用無填料結構，偉動機構確保閥門啟閉靈活，其啟閉力矩僅為普通閥門的3/1-1/2。
4.有導流孔平板閘閥用于需要通球清管的管線，無導流孔平板閘閥用于不需要通球清管的管線上。
5.調節型平板閘閥適用于泵、站出口及其它需調節介質的管路上，調節和截?cái)嘟橘|(zhì)。
6.氣動平板閘閥啟閉迅速，帶緩沖機構，關閉無沖擊，氣動，手動轉換結構新穎，操作靈活，方便可靠。
7.電動平板閘閥有整體防爆型（Z9B），防爆型（Z9b），普通型（Z9）三種，可根據用戶需要選配其它型號。
8.本閥廣泛適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。

設計與制造標準：
●設計與制造：JB/T5298　API6D
●法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44
●壓力溫度：ANSIB16.34
●結構長度：JB/T 5298　ANSIB16.10
●對焊連接尺寸：GB/T12224　ANSIB16.25
●檢驗與試驗：JB/T9092　API6D

安裝尺寸及重量：

設計與制造標準：
●設計與制造：JB/T5298　API6D
●法蘭尺寸：JB/T79　ANSIB16.5　MSS SP44
●壓力溫度：ANSIB16.34
●結構長度：JB/T5298　ANSIB16.10
●對焊連接長度：GB/T12224　ANSIB16.25
●檢驗與試驗：JB/T9092　API6D
