ZY11 直接作用減壓閥
主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
|
最高進口壓力(Mpa)
|
1.0
|
1.6
|
|
出口壓力范圍(Mpa)
|
0.05-0.55
|
0.05-0.8
|
|
壓力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
|
流量特性偏差(Mpa)△P2G
|
GB12244-1989
|
|
|
滲漏量
|
0
|
|
|
工作溫度
|
0℃-80℃
|
|
*.殼體試驗不包括膜片、頂蓋。
主要零件材料
|
零件名稱
|
零件材料
|
|
閥體
|
銅合金
|
|
閥蓋
|
銅合金
|
|
閥瓣
|
銅合金
|
|
O型圈
|
丁腈橡膠
|
|
密封圈
|
丁腈橡膠
|
|
膜片
|
夾織物丁腈橡膠
|
|
調節彈簧
|
60Si2Mn
|
|
調節螺栓
|
2Cr13
|
流量系數(Cv)
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
1
|
2
|
3
|
5
|
8
|
14
|
連接尺寸
|
DN
|
G
|
L
|
H
|
H
|
|
|
P2*≤0.55MPa
|
P2*≤0.8MPa
|
||||
|
15(1/2")
|
G1/2"
|
65
|
75
|
90
|
35
|
|
20(3/4")
|
G3-4"
|
75
|
85
|
100
|
35
|
|
25(1")
|
G1"
|
90
|
3
|
115
|
46
|
|
32(1-1/4")
|
G1-1/4"
|
105
|
130
|
150
|
55
|
|
40(1-1/2")
|
G1-1/2"
|
120
|
155
|
175
|
65
|
|
50(2")
|
G2"
|
140
|
175
|
195
|
75
|
P2表示出口壓力

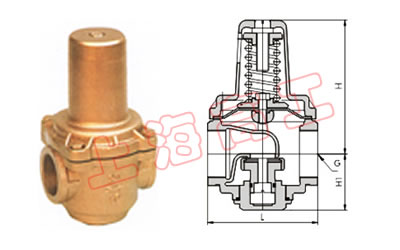

結構圖
溫馨提示：“ZY11 直接作用減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
