200X型減壓閥

200X減壓閥，是一種利用介質自身能量調節與控制管路壓力的職能型閥門。200X減壓閥用于生活給水、消防給水及其他工業給水系統，通過調節減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值以達到減壓目的。該閥減壓精確，性能穩定、安全可靠、安裝方便，使用壽命長。

結構特點和用途
200X減壓穩壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理

當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。調節導閥彈簧即可設定出口壓力。

主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

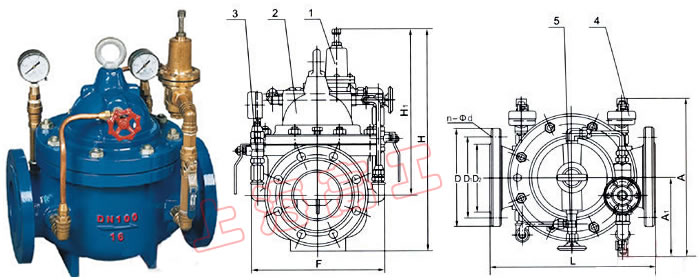

部件列表：
1、導閥2、主閥3、球閥4、壓力表5、針表

連接尺寸

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	760	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1230	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	最高進口壓力(MPa)	出口可調壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	1.0	0.09-0.8	水	0-80
1.6	2.4	1.76	1.6	0.10-1.2
2.5	3.75	2.75	2.5	0.15-1.6
