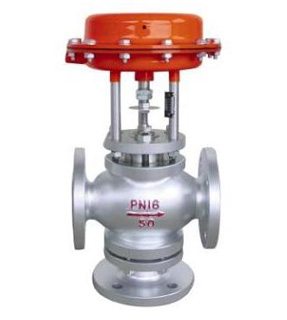

ZMBX氣動薄膜三通切斷閥
ZMQ型氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
ZMBX氣動切斷閥產品特點
•切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
•閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
•閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
•平衡型閥內件，提高了切斷閥的許用壓差。
•波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
•活塞式執行機構，操作力大，使用壓差大。
ZMBX氣動切斷閥零件材料
閥體、密封套筒：HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯、閥座：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填料：聚四氟乙烯、柔性石墨
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞(軟質件)：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
技術參數
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 132 | 132 | 135 | 140 | 150 | 160 | 160 | 170 | 325 | 450 | 495 | |
| H1 | 根據所配置氣動執行機構而定 | |||||||||||
| 重量 | 薄膜式 | 9 | 11 | 13 | 16 | 21 | 33 | 43 | 58 | 70 | 86 | 115 |
| 活塞式 | 12 | 14 | 17 | 20 | 26 | 38 | 48 | 64 | 79 | 95 | 125 | |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
閥體
| 閥體形式 | 三通鑄造閥 |
|---|---|
| 公稱通徑 | DN15～200mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB、JB、ANSI、JIS、HG等 |
| 連接形式 | 法蘭式 (RF、FF) |
| 閥蓋形式 | (常溫型) 標準型 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件
| 閥芯形式 | 雙導向雙座套筒型閥芯 |
|---|---|
| 流量特性 | 快開特性 |
主要零件材料
| 1 | 下閥蓋 | WCB、CF3、CF3M、CF8、CF8M |
|---|---|---|
| 2 | 閥體 | WCB、CF3、CF3M、CF8、CF8M |
| 3 | 閥芯(軟) | 2Cr13、304、316、316L(增強聚四氟乙烯) |
| 4 | 閥座 | 304、316、316L |
| 5 | 閥桿 | 2Cr13、304、316、316L |
| 6 | 連接套 | 2Cr13、304、316、316L |
| 7 | 導向套 | 2Cr13、304、316、316L |
| 8 | 上閥蓋 | WCB、CF3、CF3M、CF8、CF8M |
| 9 | 填料壓蓋 | 2Cr13、304、316、316L |
| 10 | 指示牌 | L4、2Cr12 |
| 11 | 執行器 | 根據實際配置而定 |
主要性能指標
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
| 額定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
| 有效面積cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
| 允許泄 露量 |
硬密封 | 1.2X10-7 × 閥額定容量 | ||||||||||
| 軟密封 | VI 級、無泄露 | |||||||||||
| 允許壓差MPa | ≤ 公稱壓力 | |||||||||||
| 信號壓力KPa | 0 ～ 250(薄膜式) | |||||||||||
1、本產品性能指標貫徹GB/T4213-92。
2、表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變。
3、表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。
結構圖
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
