ZQGP 氣動快速切斷閥

產品概述
ZQGP氣動快速切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。

產品特點
◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％。
◇ 閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。
◇ 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
◇ 平衡型閥內件，提高了切斷閥的許用壓差。
◇ 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
◇ 活塞式執行機構，操作力大，使用壓差大。

主要零件材料
閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti
閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金
填料：聚四氟乙烯，柔性石墨
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
閥芯、閥塞（軟質件）：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti

ZQGP氣動切斷閥技術參數

連接標準
法蘭標準：鑄鐵法蘭按BG4216-84
鑄鐵法蘭按BG9113-88、JB/T79-94
法半密封面型式：PN10、PN16為凸面；
PN10、PN16為凹凸面、閥體為凹面。
結構長度：BG12221-98。
執行機構氣信號接號：內螺紋M10×1。
＊ 閥體法法及法蘭端面距離可以按用戶指定的標準制造。如：ANS、JIS、DIN等標準。

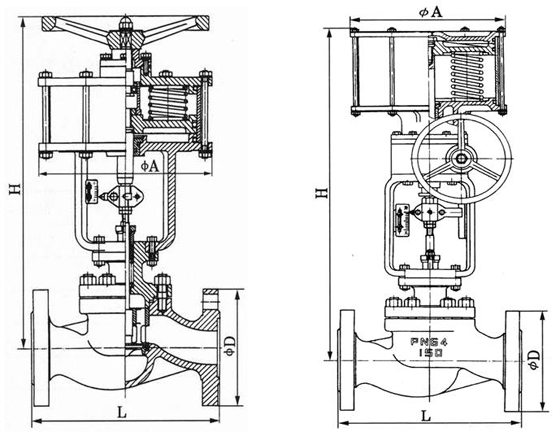

產品外形尺寸圖
