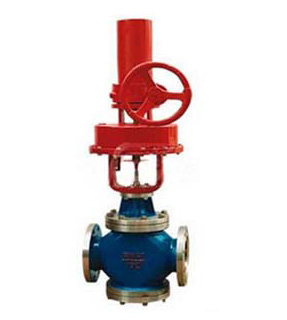

ZSPQ氣動活塞式切斷閥

產品概述
氣動活塞式切斷閥（簡稱活塞式切斷閥），是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。

結構特點
ZSQP型氣動活塞式直通單座切斷閥具有設計新穎、結構緊湊、操作力大及密封性能優良等優點。結構與原理氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部分組成，中間由支架連接而成。根據調節結構的型式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。

產品材質：鑄鋼(WCB)，不銹鋼(304.304L.316.316L)
制造標準：國標(GB)，美標(API)，日標(JIS)

主要零件材料

零件名稱	材料
閥體、閥蓋	ZG270-500、ZG1Cr18Ni9Ti
閥桿、閥芯	1Cr18Ni9
密封填料	V型聚四氟乙烯
密封墊	1Cr18Ni9夾石棉板
蝸桿	45
O型密封圈	耐油橡膠
壓縮彈簧	60Si2Mn
支架	HT270
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞	HT200
推桿	2Cr13

型號、規格

類別	軟密封	硬密封
類別	常溫型	中溫型	高溫型	低溫型
型號	ZSPQ-40	ZSPQ-40G	ZSPQ-40G	ZSPQ-40D
規格	DN20～200

切斷機構主要技術參數

公稱通徑 mm	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
閥座直徑 mm	26	43	43	52	62	79	94	115	145	166	216	可與本公司商洽生產
額定流量系數 Kv	6.5	10	15	25	40	65	100	150	260	350	540	可與本公司商洽生產
公稱壓力 MPa	4.0(JB/T79·2-94)
行程 mm	16			25		40			60
介質溫度 ℃	-16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
流量特性	兩位快開式
配執行機構	ZSD-D			ZSD-3		ZSD-5			ZSD-7
法蘭尺寸、型式	按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
閥體材質	ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti

活塞執行機構主要技術參數

型號	ZSD-D	ZSD-3	ZSD-5	ZSD-7
活塞直徑 mm	150	200	300	400
有效面積 cm2	175	305	700	1245
行程 mm	16	25	40	60
進氣孔螺紋	M16×1.5	M20×1.5		M24×2
最大輸出力 N	7200	12800	29300	5200
可配附件	空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
操作氣源壓力 KPa	500

氣動切斷閥性能指標

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
泄漏量滴/min	軟密封	0
	硬密封	1	3				5			7		9
切斷時間 S		1～2					2～4
額定行程偏差%		+10

注：泄漏量試驗介質為水

允許壓差 MPa

公稱通徑 mm		20	25	32	40	50	65	80	100	125	150	200
允許壓差	氣開	4.0					4.0	4.0	2.8	3.5	2.4
允許壓差	氣關	4.0					2.5	1.7	1.0	1.1	0.8	0.6

常溫型氣動活塞切斷閥外形尺寸

公稱通徑	L	H2	帶手輪				不帶手輪
公稱通徑	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	662	447	222	39	574	359	26
25	190	111	732			46	644		33
32	210	117	744			48	656		35
40	230	131	885	570	280	85	778	463	61
50	255	146	915	570	280	89	808	463	65
65	285	181	1131	706	389	135	969	542	97
80	310	190	1147			143	983		99
100	355	194	1155			163	991		109
125	425	256	1588	1022		305	1305	739	218
150	460	266	1608			331	1325		244
200	560	289	1659			445	1376		358

中溫型氣動活塞切斷閥外形尺寸

公稱通徑	L	H2	帶手輪				不帶手輪
公稱通徑	L	H2	H	H1	H3	重量kg	H	H1	重量kg
20	180	53	813	447	222	43	725	359	30
25	190	111	883			52	795		39
32	210	117	895			54	807		41
40	230	131	1036	570	280	90	929	463	66
50	255	146	1066	570	280	95	969	463	71
65	285	181	1296	706	389	145	1132	542	101
80	310	190	1310			155	1146		111
100	355	194	1318			172	1154		128
125	425	256	1803	1022		327	1520	739	240
150	460	266	1823			356	1540		269
200	560	289	1874			464	1591		377

低溫型氣動活塞切斷閥外形尺寸

公稱通徑	L	H2	H3	-100℃				-200℃				-250℃
				帶手輪		不帶手輪		帶手輪		不帶手輪		帶手輪		不帶手輪
				H1	H	H1	H	H1	H	H1	H	H1	H	H1	H
20	180	53	222	500	1127	500	1039	700	1237	700	1239	900	1527	900	1439
25	190	111		500	1181	500	1093	700	1381	700	1293	900	1581	900	1491
32	210	117		500	1193	500	1105	700	1393	700	1305	900	1593	900	1505
40	230	131	280	500	1310	500	1203	700	1510	700	1403	900	1710	900	1603
50	255	146		500	1335	500	1228	700	1535	700	1428	900	1735	900	1628
65	285	181		600	1554	600	1447	800	1754	800	1647	1000	1954	1000	1847
80	310	190		600	1565	600	1458	800	1765	800	1658	1000	1965	1000	1858
100	355	194		600	1569	600	1462	800	1769	800	1662	1000	1769	1000	1862
125	425	256	378	700	1942	700	1809	900	2142	900	2009	1100	2342	1100	2209
150	460	266		700	1952	700	1819	900	2152	900	2019	1100	2352	1100	2219
200	560	289		700	1982	700	1849	900	2182	900	2049	1100	2382	1100	2249

許用介質壓力和工作溫度的關系

閥體材質	公稱壓力為4.0MPa介質工作溫度℃
	200	250	300	350	＜400	＜425	＜450	＜475	＜500	＜510	＜525	＜550
	最大工作壓力MPa
ZG270-500 ZG1Cr18Ni9Ti	4.0	3.7	3.3	3.0	2.8	2.3	1.8
ZG270-500 ZG1Cr18Ni9Ti				4.0	3.6	3.4	3.2	2.8	2.2	2.0	1.7	1.4

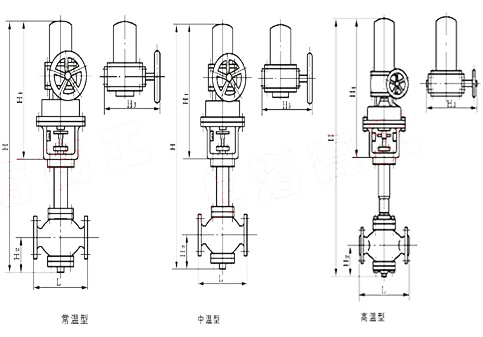

產品外形尺寸圖

結構圖

溫馨提示：“ZSPQ氣動活塞式切斷閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
