GJ41X-6L 管夾閥
本閥門有由上下鋁合金他、閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作，另因橡膠管套或承受力小，所以在開閉時，操作人員旋轉手輪時只要感到適量抵觸，均達到開閉極點。切勿盡力多人輔助，禁用其他工具開閉。
安裝及維修
（1）本廠生產管夾閥門尺寸符合機械工業部標準，出廠前經過試壓GJ41X-6L按規定10Kg/cm2，GJ41X-10L按16Kg/cm2試壓
持續5分鐘無泄露，安裝時不必拆洗調整更動。
（2）本閥門在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下調換新管套，其閥體可長期使用經濟的確實惠。
主要性能規范
| 適用溫度 | 適用介質 |
| ≤ 85 ℃ | 礦漿、磨料、干濕型粉塵類 |
主要零件材料
| 名稱 | 材料 |
| 閥體 | 鋁合金 |
| 套管 | 橡膠 |
| 閥桿 | 鑄銅、碳鋼 |
| 壓桿 | 鑄鐵 |
| 手輪 | 鑄鐵 |
| 托架 | 球墨鑄鐵 |
主要外形連接尺寸
| 公稱通徑(DN) | 公稱壓力 (Mpa) |
工作壓力 (Mpa) |
L | L1 | Lo | D | D1 | Do | H | Z- φ | 重量 |
| 25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
| 32 | 0.6 | 0.6 | 165 | 145 | 40 | * 140 | 100 | 140 | 174 | 4-18 | 4.5 |
| 40 | 0.6 | 0.6 | 190 | 157 | 50 | * 150 | 110 | 140 | 186 | 4-18 | 5.5 |
| 50 | 0.6 | 0.6 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 |
| 65 | 0.6 | 0.6 | 250 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 9.0 |
| 80 | 0.6 | 0.6 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 13.5 |
| 100 | 0.6 | 0.6 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 |
| 125 | 0.6 | 0.6 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 27.5 |
| 150 | 0.6 | 0.6 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 43 |
| 200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 560 | 545 | 8-23 | 85 |
| 250 | 0.4 | 0.4 | 800 | 516 | 256 | * 395 | 350 | 560 | 632 | 12-23 | 138 |
| 300 | 0.4 | 0.4 | 950 | 562 | 304 | * 445 | 400 | 620 | 741 | 12-23 | 195 |
采用標準 設計與制造： Q/JBGN02 結構長度： Q/JBGN02 法蘭連接尺寸： JB78 （ PN1.0MPa)
注：帶*者法蘭標準為GB4216（PN1.0MPa)

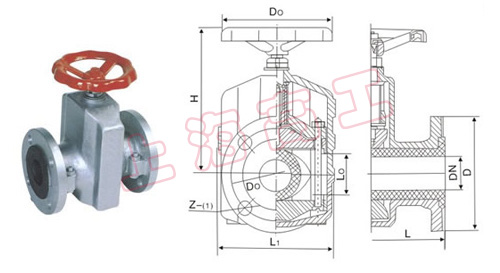

結構圖
