D71X D371X 蝶閥
蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。
主要規格尺寸
| 公稱直徑DN(mm) | 尺寸 | 工作壓力Mpa | 重量～ kg/ 臺 | 操作 | 工作溫度 ℃ |
|||||||||||
| D1 | D2 | D3 | L1 | L | H1 | H2 | n- φ | |||||||||
| D2 | JIS | DIN | ANSI | RPP | PVDF | |||||||||||
| 125 | 131 | 210 | 210 | 210 | 8.50 | 250 | 300 | 70 | 163 | 93 | 8-18 | 0.5 | 4.8 | 5.7 | 蝸輪式 | RPP -14～100 PVDF -40～135 |
| 150 | 153 | 240 | 240 | 240 | 9.50 | 285 | 300 | 74 | 176 | 93 | 8-22 | 0.5 | 5.5 | 6.5 | ||
| 200 | 204 | 295 | 290 | 295 | 11.75 | 340 | 180 | 87 | 210 | 93 | 12-22 | 0.4 | 19 | 22 | ||
| 250 | 255 | 350 | 355 | 350 | 14.25 | 395 | 180 | 114 | 240 | 93 | 12-22 | 0.3 | 28 | 32 | ||
| 300 | 307 | 400 | 400 | 400 | 17.00 | 445 | 180 | 114 | 270 | 93 | 12-22 | 0.3 | 34 | 39 | ||
| 350 | 358 | 460 | 445 | 460 | 18.75 | 505 | 180 | 127 | 300 | 93 | 16-22 | 0.3 | 52 | 59 | ||
| 400 | 389 | 515 | 510 | 515 | 21.25 | 580 | 240 | 140 | 350 | 108 | 16-22 | 0.3 | 78 | 89 | ||
| 450 | 446 | 565 | 565 | 565 | 22.75 | 615 | 240 | 152 | 370 | 108 | 20-26 | 0.2 | 76 | 84 | ||
| 500 | 494 | 620 | 620 | 620 | 25.00 | 670 | 260 | 152 | 400 | 108 | 20-26 | 0.2 | 84 | 96 | ||
| 600 | 590 | 725 | 730 | 725 | 29.50 | 780 | 260 | 178 | 465 | 108 | 20-30 | 0.2 | 105 | 112 | ||

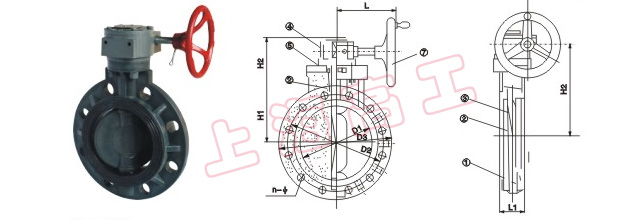

結構圖
溫馨提示：“D71X D371X 蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
