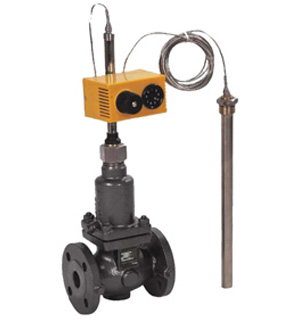

加熱型自力式溫度調節閥
加熱型自力式溫度調節閥是一種無需外加驅動能源，依靠被調介質自身熱能為動力源及其介質溫度變化，按預定設定值，進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成儀表控制系統。
結構特點
該產品由低流阻單座(套筒)閥、平衡件、溫包及溫度設定機構組成，其特點有：
1、無需外加驅動能源的節能型自控系統，設備費用低，適用于爆炸性環境； 2、結構簡單，維護工作量??；
3、設定點可調且范圍寬，便于用戶在設定范圍內連續調整；
4、設有溫度過載保護裝置，安全可靠；
5、閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。 該產品由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供暖及沒有供電、供氣且又需控制液體及氣體的場合。據國外報道，城市供熱、供暖系統采用該產品，節能效率比以前提高30%- 40%，效果顯著。
主要零件材料
| 閥體 | ZG230—45 | ZG1Cr18Ni9Ti |
| 閥座 | ZG1Cr18Ni12Mo2Ti | Cr18Ni12Mo2Ti |
| 閥芯 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 波紋管套 | 1Cr18Ni9Ti | Cr18Ni12Mo2Ti |
| 平衡波紋管 | 1Cr18Ni9Ti | |
| 溫包 | H62 | 1Cr18Ni9Ti |
| 毛細管 | H62 | 1Cr18Ni9Ti |
| 接頭 | 35 | 1Cr18Ni9Ti |
主要技術參數和性能指標
| 公稱通徑DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
| 公稱壓力PN(Mpa) | 1.6 4.0 | |||||||||||||
| 額定流量系數（KV） | 單座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 |
| 雙座 | 12 | 22 | 33 | 53 | 53 | 132 | 209 | 330 | 528 | 836 | 1210 | |||
| 套筒 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | |||
| 額定行程 | 6 | 8 | 10 | 14 | 20 | 35 | ||||||||
| 允許最大壓差(Mpa) | 1.6 | 1.5 | 0.5 | |||||||||||
| 溫度調節范圍(°C) | 0~70、50~120、100~170、150~220、200~270 | |||||||||||||
| 調節精度（%） | ±5 | |||||||||||||
| 允許超載值（°C） | 分別為上述溫度調節范圍上限加50 | |||||||||||||
| 使用環境溫度（°C） | -40~+80 | |||||||||||||
| 安裝接頭（M） | G1” | |||||||||||||
| 毛細管長度（M） | 3、5 | |||||||||||||
| 允許泄漏量 | 硬密封（1/h） | 雙座、套筒：5×10-3×閥額定容量（II級）單座：10-4×閥額定容量（IV） | ||||||||||||
| 軟密封（m1/min） | 0.15 | 0.15 | 0.15 | 0.30 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 4.0 | 6.75 | 11.10 | |
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| 法蘭端面距離(L) | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | |
| 總高度(H) | 500 | 540 | 580 | 640 | 700 | 750 | 820 | 950 | 1100 | 1280 | |||
| 溫包插入深度(T) | 235 430 | 430 630 | 1000 | ||||||||||
| 溫包外露高度 | 350 | ||||||||||||
| 溫包直徑 | 25(護套直徑Φ28) | ||||||||||||
| 重量 | 8 | 10 | 13 | 15 | 18 | 30 | 35 | 60 | 75 | 85 | 110 | 150 | |
產品外形尺寸圖
結構圖
