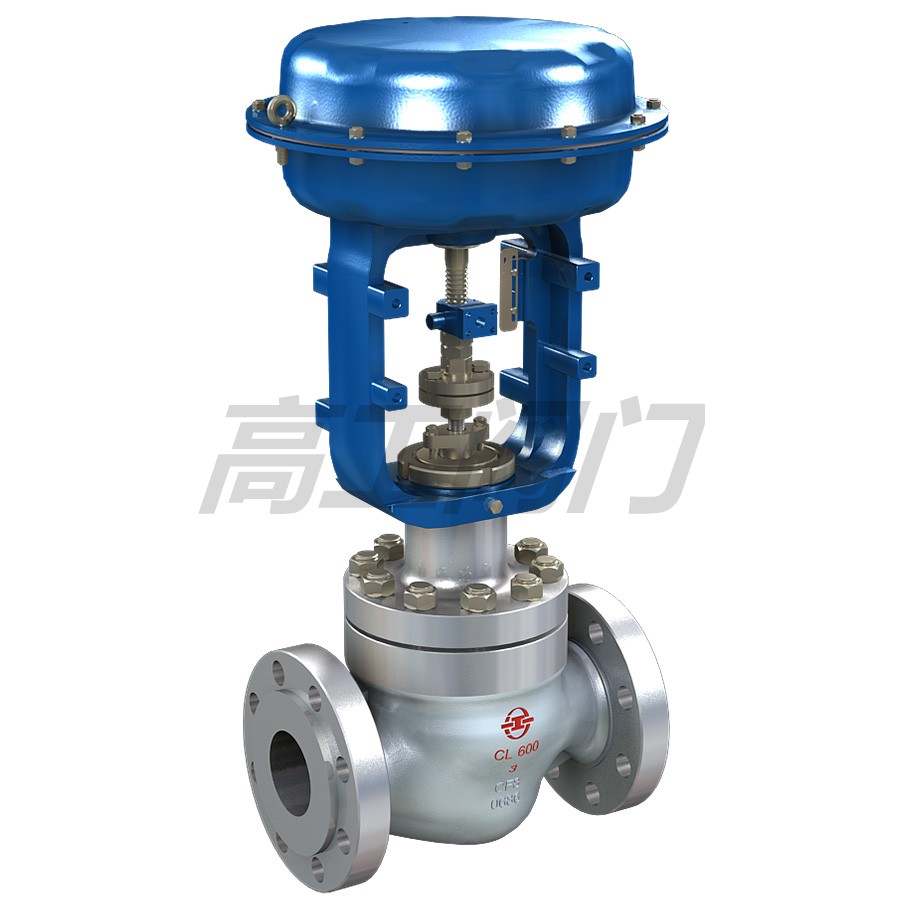

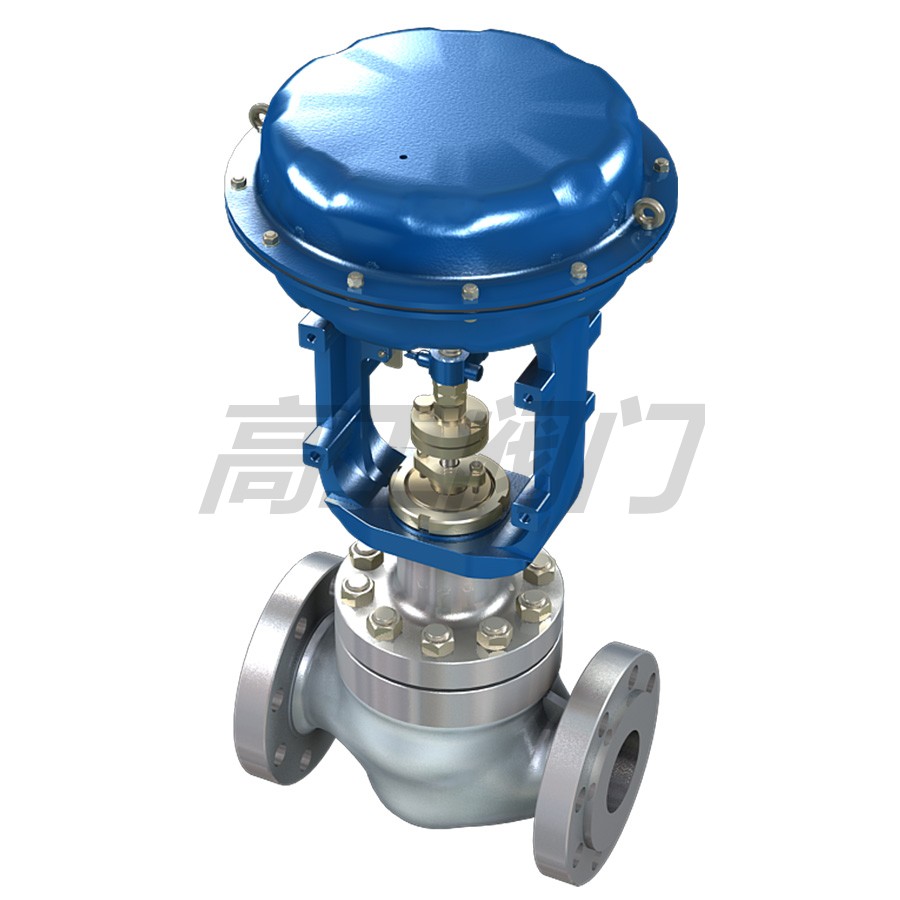

ZJHM 氣動套筒調節閥
概述
ZJHM氣動薄膜套筒調節閥因為其穩定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動薄膜機構或電動執行機構等。
標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
|---|---|---|---|---|---|---|
| Z系列調節閥 | J:氣動薄膜執行機構 H:氣動活塞執行機構 |
H直行程 | M:標準型套筒調節閥 MF:軟密封套筒調節閥 ML:單級籠式調節閥 MT:兩級籠式調節閥 MG:帶散熱型套筒調節閥 MV:波紋管型套筒調節閥 MD:低溫型套筒調節閥 |
PN16=16 CL150LB=150 LB JIS10K=10K |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 |
DN25= DN252 NPS1〞= NPS 1〞 |
| 如：Z型氣動薄膜套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHM-16C DN50 | ||||||
性能
| 流量特性 | 直線、等百分比、快開 | ||
|---|---|---|---|
| 可調范圍 | 50:1 | ||
| 額定CV值 | 等百分比CV10~1400 ，直線CV11~1500 | ||
| 允許泄漏量 | 硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級 | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
選用參數表
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1400 | |
| 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1500 | ||
| 公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦 ○定制） | ||||||||||||
| DN25 | 16 mm | ★ | ||||||||||||
| DN32 | 25 mm | ○ | ★ | |||||||||||
| DN40 | ○ | ● | ★ | |||||||||||
| DN50 | ○ | ● | ● | ★ | ||||||||||
| DN65 | 40mm | ○ | ○ | ○ | ★ | |||||||||
| DN80 | ○ | ○ | ○ | ● | ★ | |||||||||
| DN100 | ○ | ○ | ○ | ● | ● | ★ | ||||||||
| DN125 | 60mm | ○ | ○ | ○ | ★ | |||||||||
| DN150 | ○ | ○ | ● | ★ | ||||||||||
| DN200 | ○ | ○ | ● | ● | ★ | |||||||||
| DN250 | 100mm | ○ | ● | ● | ★ | |||||||||
| DN300 | ○ | ● | ● | ★ | ||||||||||
| 氣動執行機構 膜片有效面積Ae (cm2) |
ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||||
| 350 | 560 | 900 | 1600 | |||||||||||
| 作用方式 | 彈簧范圍 | 金屬密封允許壓差（MPa） | ||||||||||||
| 氣開 | 20-100KPa | 3 | 2.25 | 2.25 | 1.95 | 2.36 | 2.04 | 1.67 | 1.41 | 1.41 | 1.14 | 0.65 | 0.55 | |
| 40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 1.55 | 1.4 | ||
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 4.08 | 4.08 | ||
| 氣關 | 20-100KPa | 1.5 | 1.13 | 1.13 | 0.98 | 1.18 | 1.02 | 0.84 | 0.71 | 0.71 | 0.57 | 0.65 | 0.55 | |
| 40-200 KPa | 4.5 | 3.38 | 3.38 | 2.93 | 3.54 | 3.06 | 2.51 | 2.12 | 2.12 | 1.71 | 1.8 | 1.55 | ||
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.85 | 4.94 | 4.94 | 4 | 4.08 | 3.65 | ||

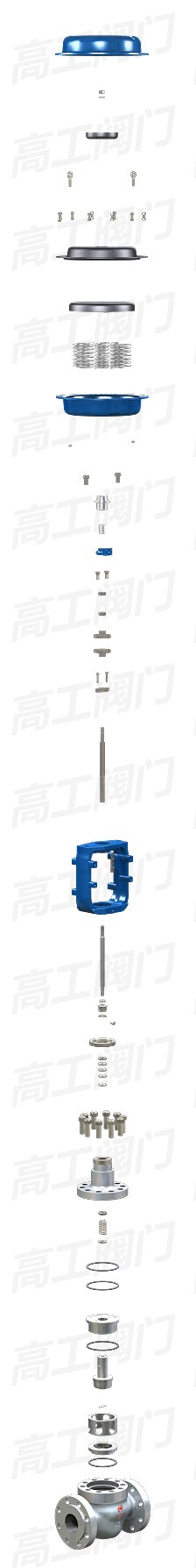

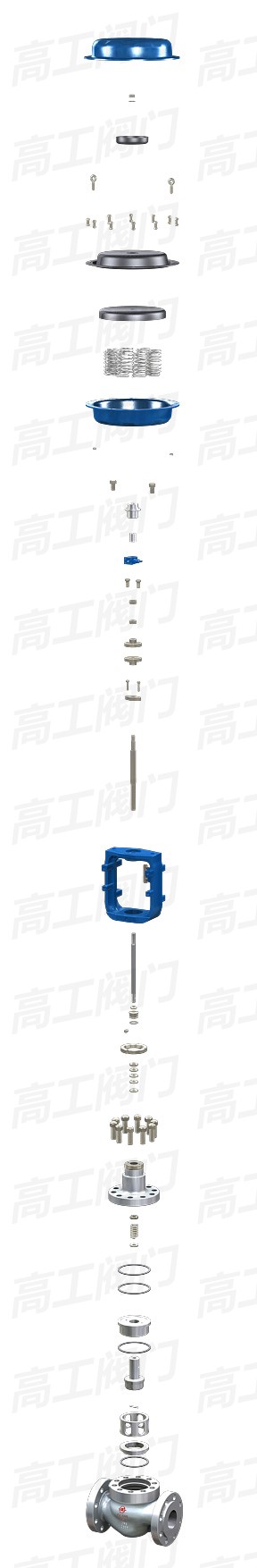

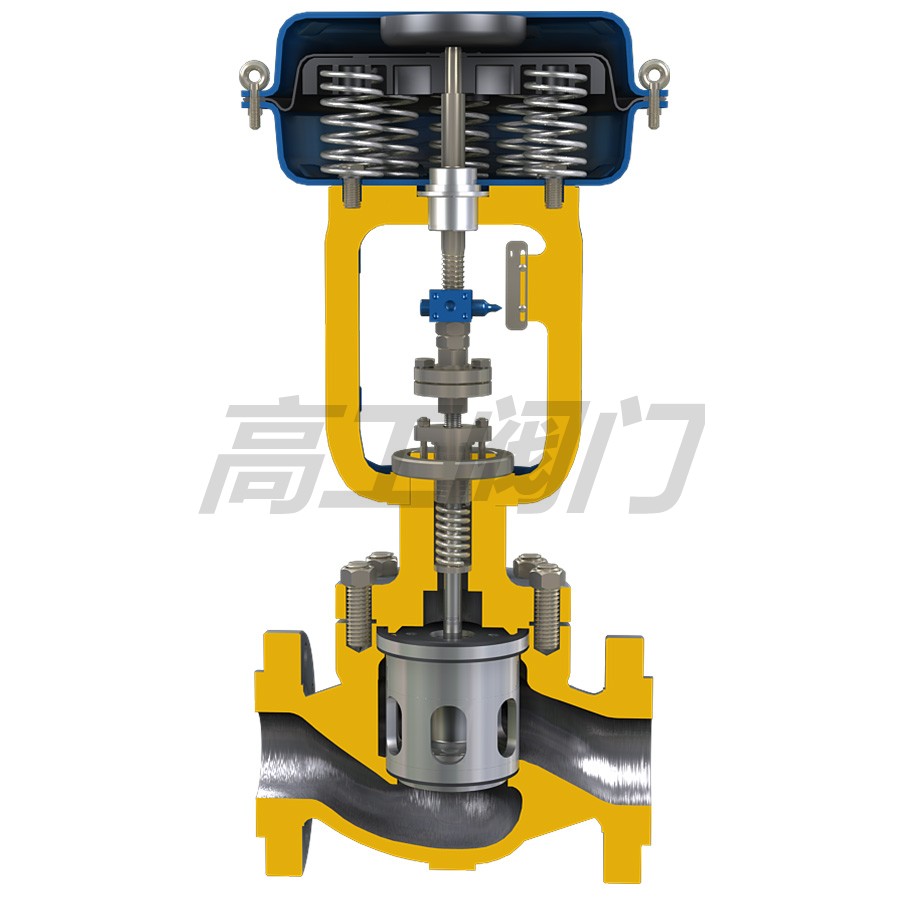

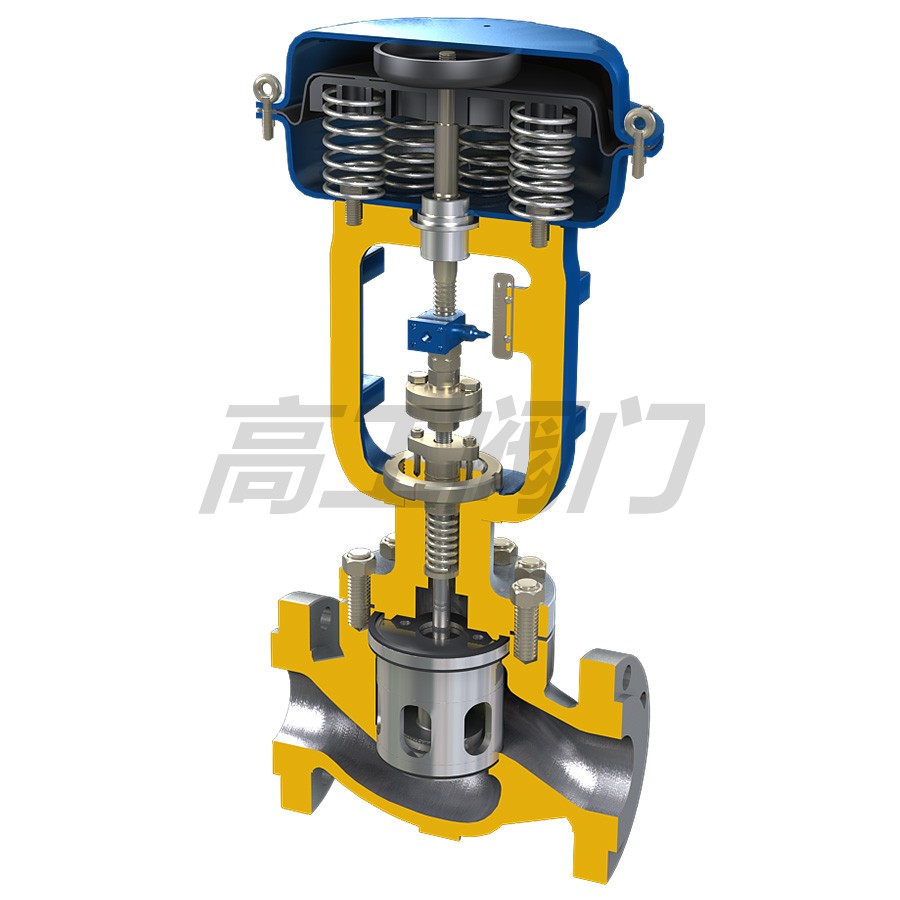

結構圖
