CS17H(CS67H)可調雙金屬片式蒸汽疏水閥

本閥能自動排放蒸汽加熱系統中凝結水，保證系統在節省能源的條件下高效率地工作。結構獨特、性能優良、排水量大、漏氣量小、排水溫度可調節，過冷度在2攝氏度左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象?？筛鼡Q內存，易于維修和調整。雙金屬疏水閥可用于電站、石油、化工、造紙、輕紡、冶金等各種工業蒸汽加熱系統。

特點:
1、靈敏的感應，能連續排水，沒有噪音，抗腐蝕性強。
2、設備運動初期，空氣和冷凝水能迅速排出，無汽鎖現象。
3、小型輕量設計，安裝方便，而且還可任意角度安裝。
4、本閥采用雙金屬片的熱脹冷縮原理來達到排水阻汽的啟閉效果。

主要外型及連接尺寸:

型號	公稱通徑DN	螺紋連接				承插焊連接					法蘭連接
		Rc	L	H	W	L	H	W	D	T	L	H	D	K	d	C	F	N-Φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1^1/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1^1/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1^1/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1^1/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1^1/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1^1/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

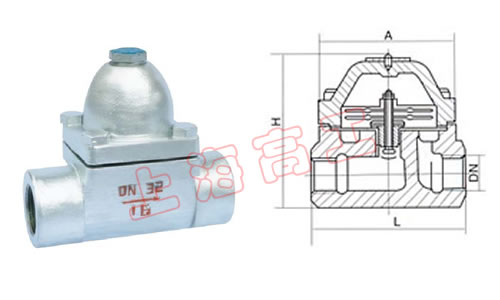

結構圖

溫馨提示：“CS17H(CS67H)可調雙金屬片式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
